I nostri centri di lavoro sono i più sofisticati e tecnologicamente avanzati disponibili sul mercato. Disponiamo di centri di lavoro orizzontali e verticali a 4 e 5 assi, che combinano la tecnologia di precisione con i progressi relativi a software, Ingegneria e automazione per ottenere le migliori prestazioni in termini di precisione, qualità e affidabilità, nonché aumentare le nostra produttività.

Reparto centri di lavoro

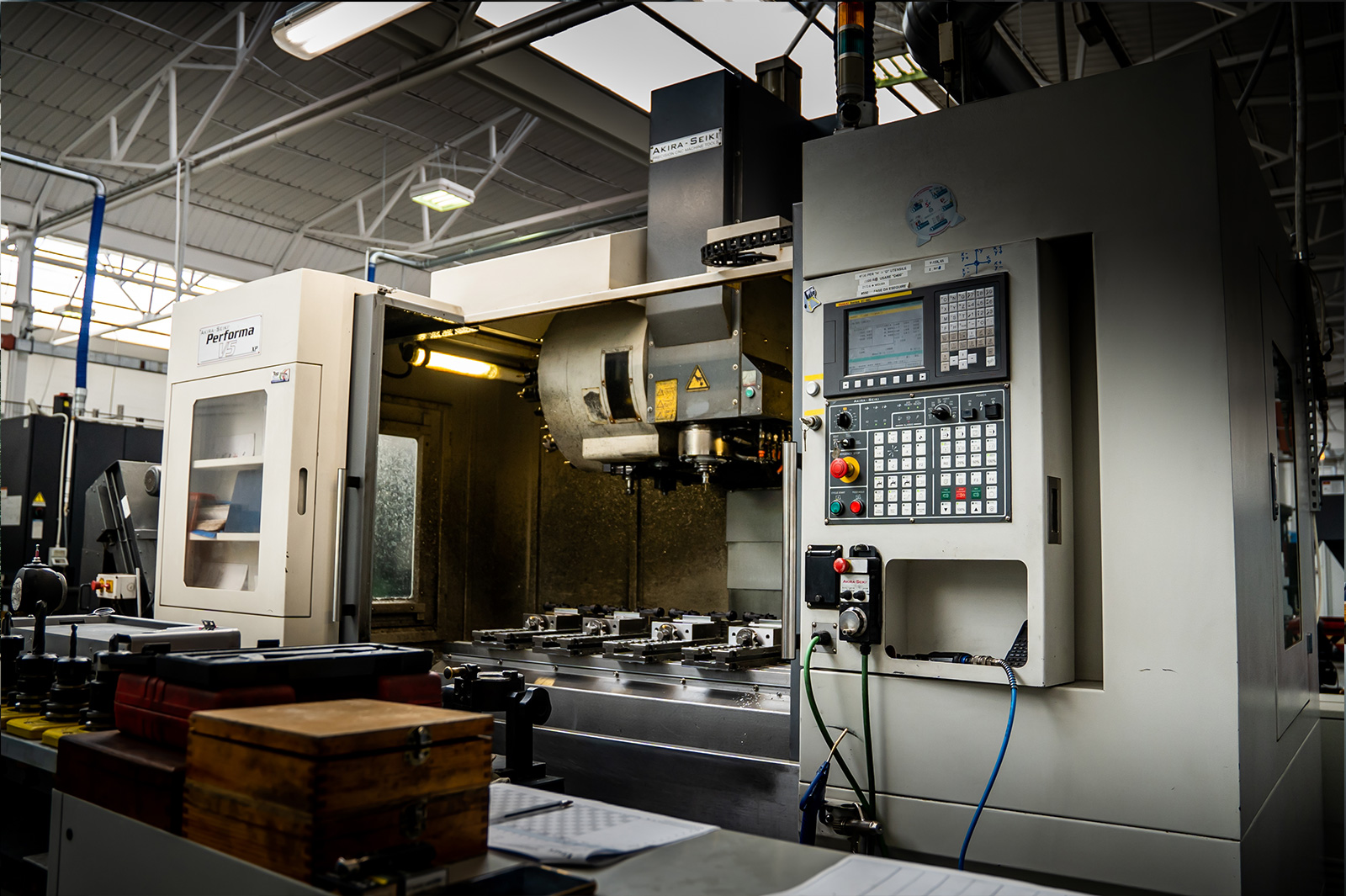

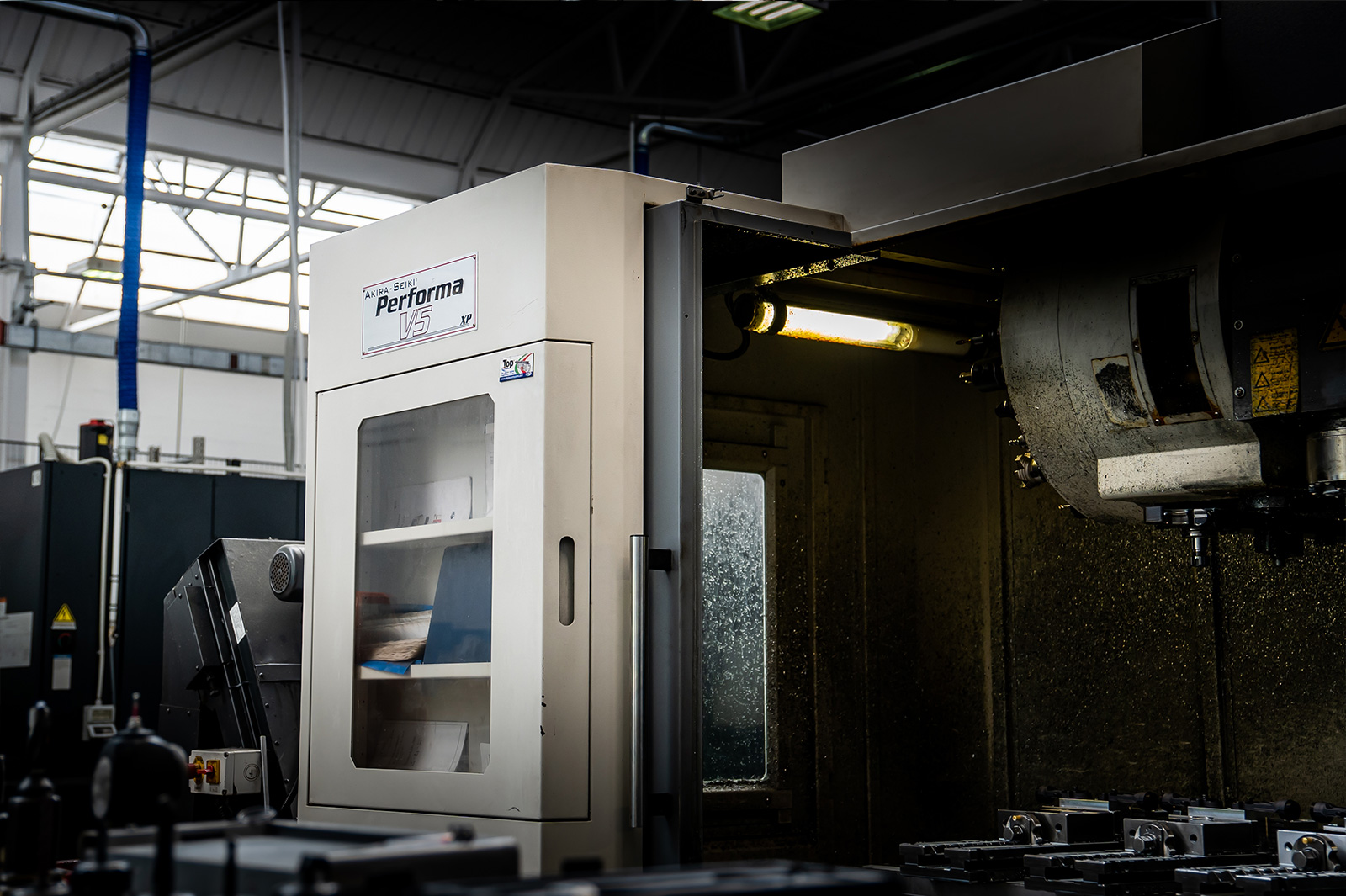

Akira Seiki Performa V5 3 Assi
Corsa dell’asse X mm 1300
Corsa dell’asse Y mm 540
Corsa dell’asse Z mm 560
Centro Mandrino alla superficie del tavolo mm 75~595
Centro Mandrino alla superficie colonna mm 550
TAVOLA
Dimensione tavola (L x W) mm 1450 x 480
Slot T mm 18 x 80 x 5 slots
Carico max. kg 1296
Carico Standard kg 1080
MANDRINO
Potenza max. (picco) HP V= 30 / XP = 35
10 / 12
Velocità max. RPM 8000 rpm (OPT)
Cono del mandrino BT40
ACCURATEZZA
Posizionamento mm 0.01
Ripetibilità mm ±0.003
ATC(tipo di braccio)
Max. stoccaggio utensile 28T
Max. diametro utensile mm 65
Max. diametro utensile mm 130
Max. lunghezza utensile mm 250
Max. peso utensile kg lug-15
Tempo di cambio utensile (T a T, 60hz) sec. 2.2

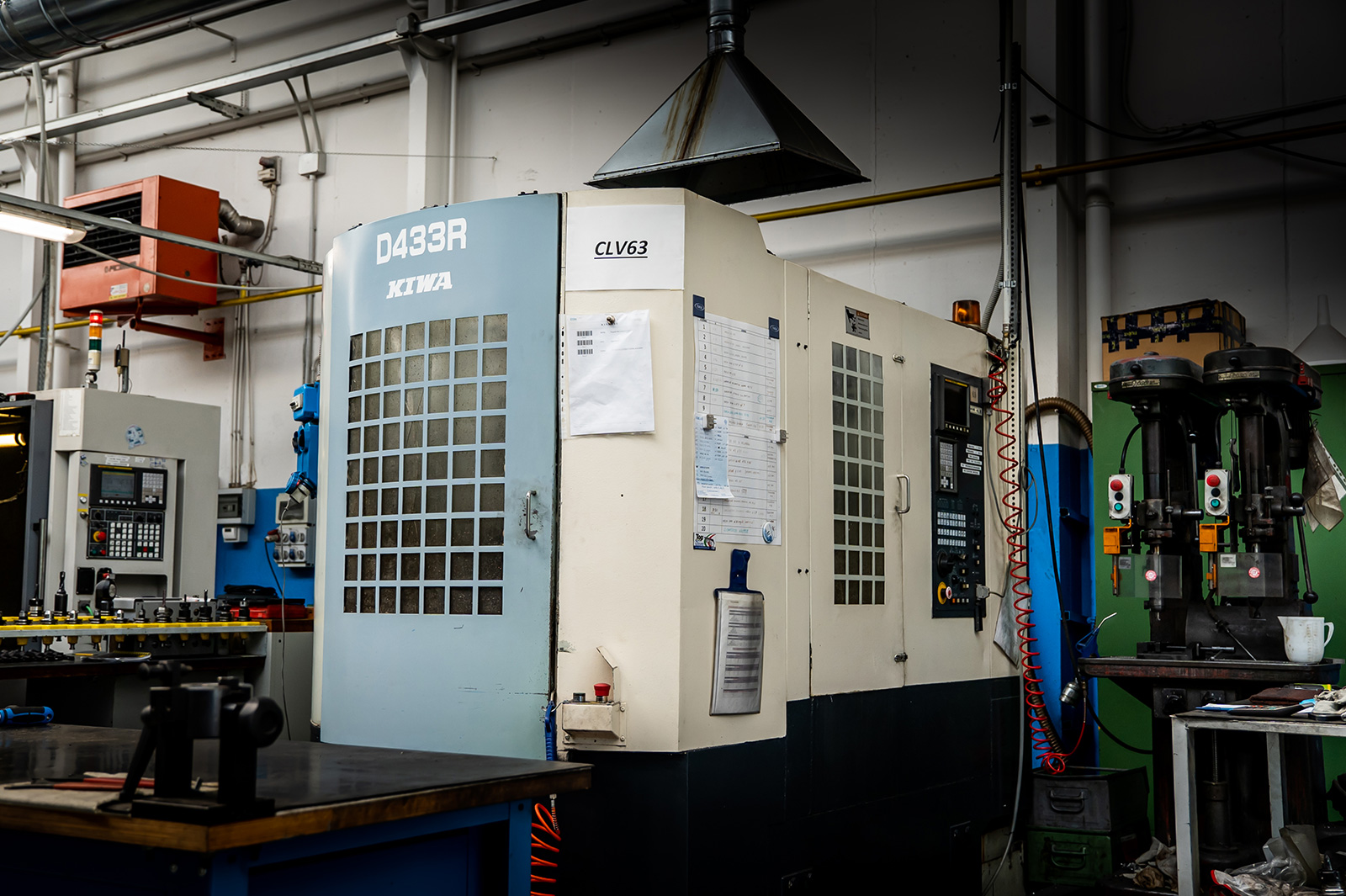

Kiwa D433R

Caratteristiche del centro di lavoro verticale CNC a doppio pallet Kiwa D433R:

Controllo Fanuc serie 21-M.
Porta RS-232C.
Cono mandrino JIS NT #40 (CAT40 / BT40).
Cambio utensile automatico a 20 stazioni.
Protezione anti-scheggiature/spruzzi completamente chiusa.
Sistema di raffreddamento ad allagamento per il taglio.
Sistema di raffreddamento ad allagamento per lo smaltimento dei trucioli.
Sistema di lubrificazione centralizzata automatica.
Specifiche del centro di lavoro verticale CNC a doppio pallet Kiwa D433R:

Asse X: 430mm
Asse Y: 250mm
Asse Z: 350

Dimensioni di lavoro: 400 x 350

Conicità: JIS NT#40 (CAT40 / BT40)
Comando velocità: 1 RPM (programmabile direttamente con codice S a 5 cifre)
Gamma di velocità: da 200 a 6.000 giri/min
Distanza tra il centro del mandrino e la colonna: 342,9mm
Distanza tra il naso del mandrino e la parte superiore del pallet: da 100mm a 460mm
Motore (continuo / 30 min.): 5 cavalli / 7,5 cavalli
Velocità di alimentazione:
Velocità di avanzamento del taglio (X, Y, Z): da 0,004 a 157 pollici/min
Velocità di avanzamento rapido (X, Y, Z): 944,88 pollici/min
Cambio utensile automatico:
Capacità utensile: 20
Diametro massimo dell'utensile: 76mm
Lunghezza massima dell'utensile: 245mm
Peso massimo dell'utensile (singolo/totale): 6 Kg / 80 Kg.

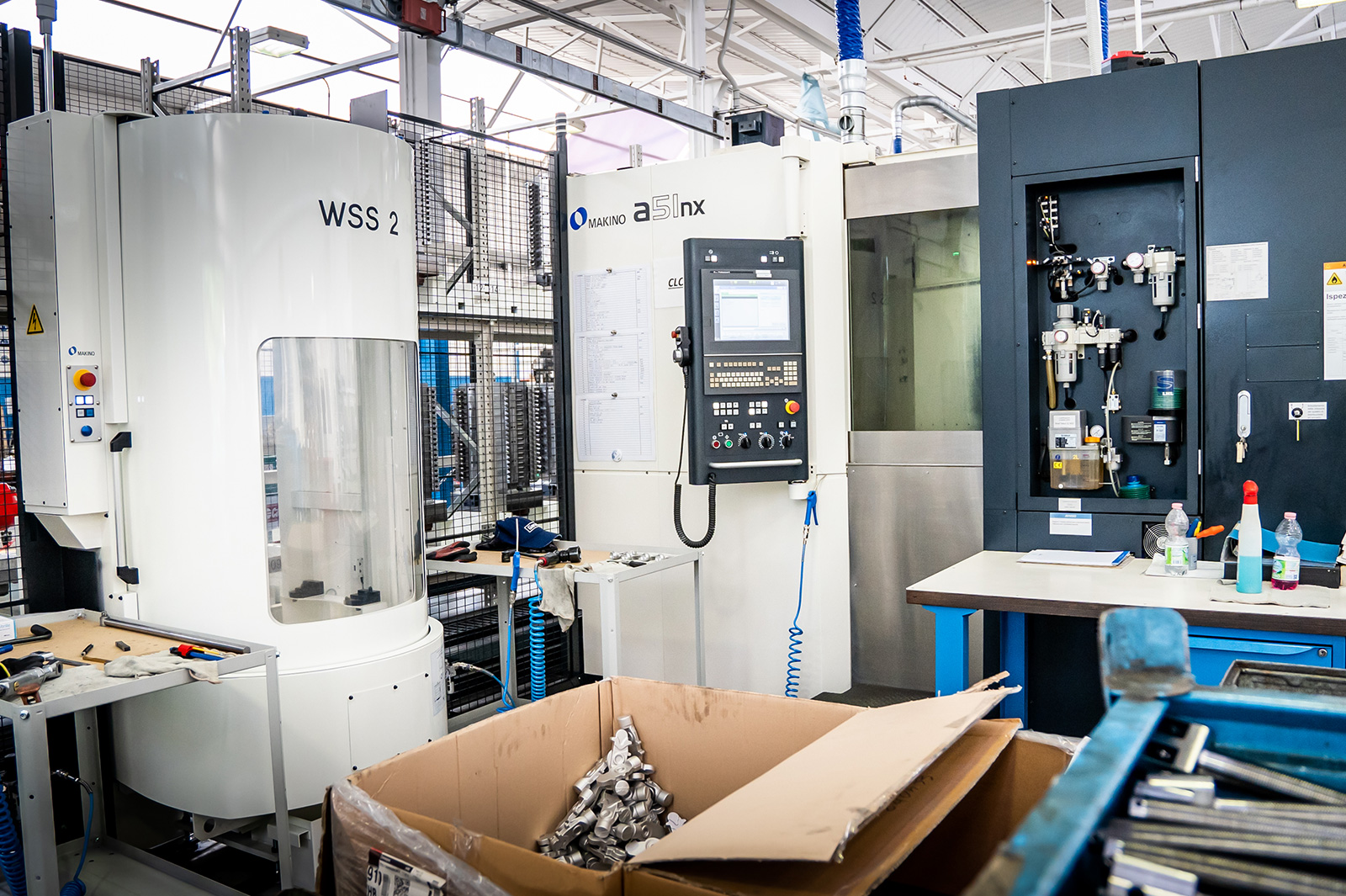

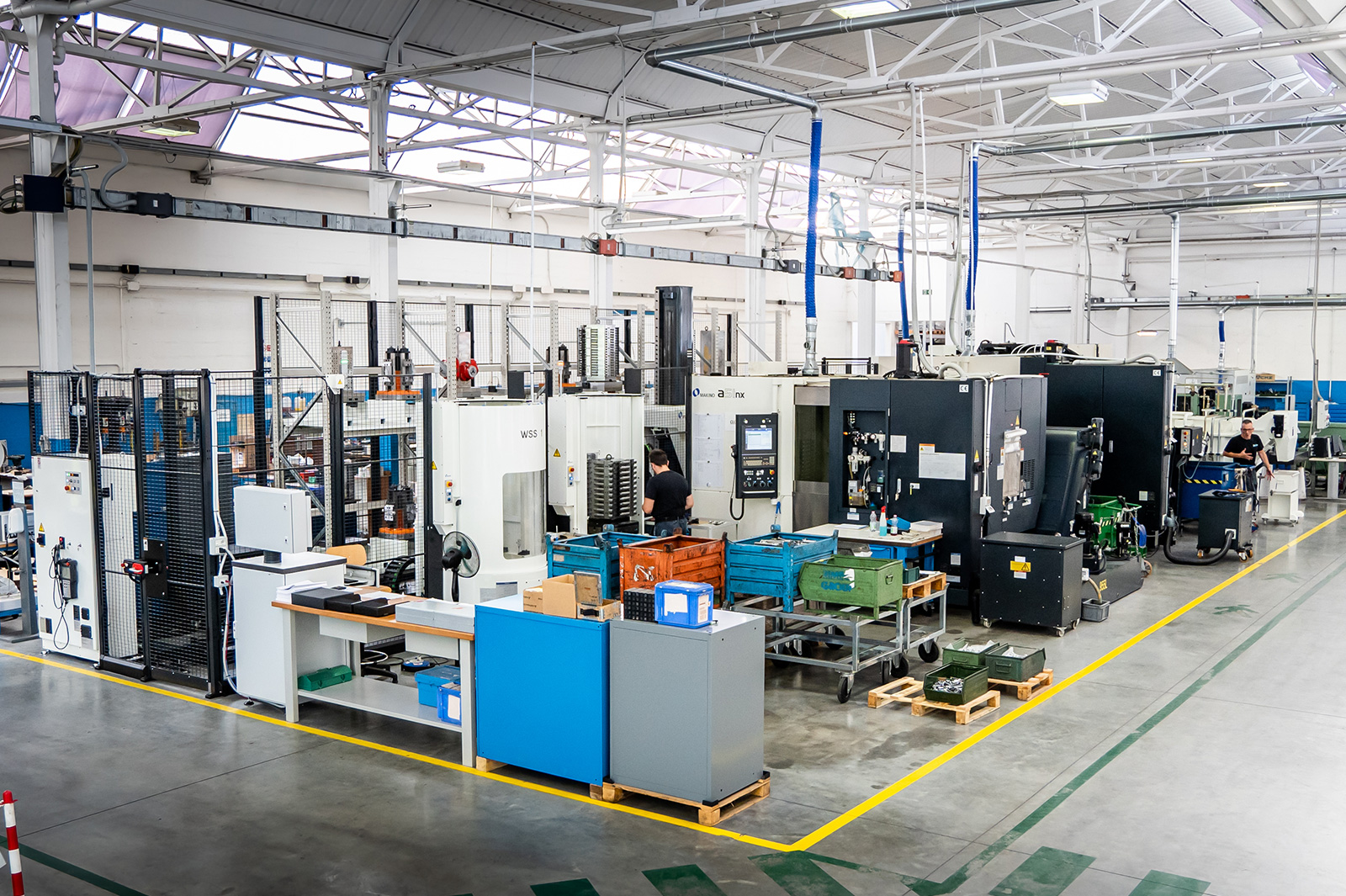

Linea Makino PZ1

Il sistema di ultima generazione multipallet, ultima arrivata in casa Rimec, consente di collegare fino a 20-24 pallet e 4 macchine in parallelo.

Il sistema è comandato dal software MAS-A5, che controlla le celle, archivia e gestisce tutti i programmi ISO ed è in grado di raccogliere i tratti di vita-utensile per ciascun programma caricato.

Grazie a questa linea, la produzione viene gestita e monitorata in modo automatico e l'operatore è in grado di gestire la commessa in modo efficace grazie agli automatismi in seno a utensili di ricambio, piazzamenti, lotti e tempi di produzione.

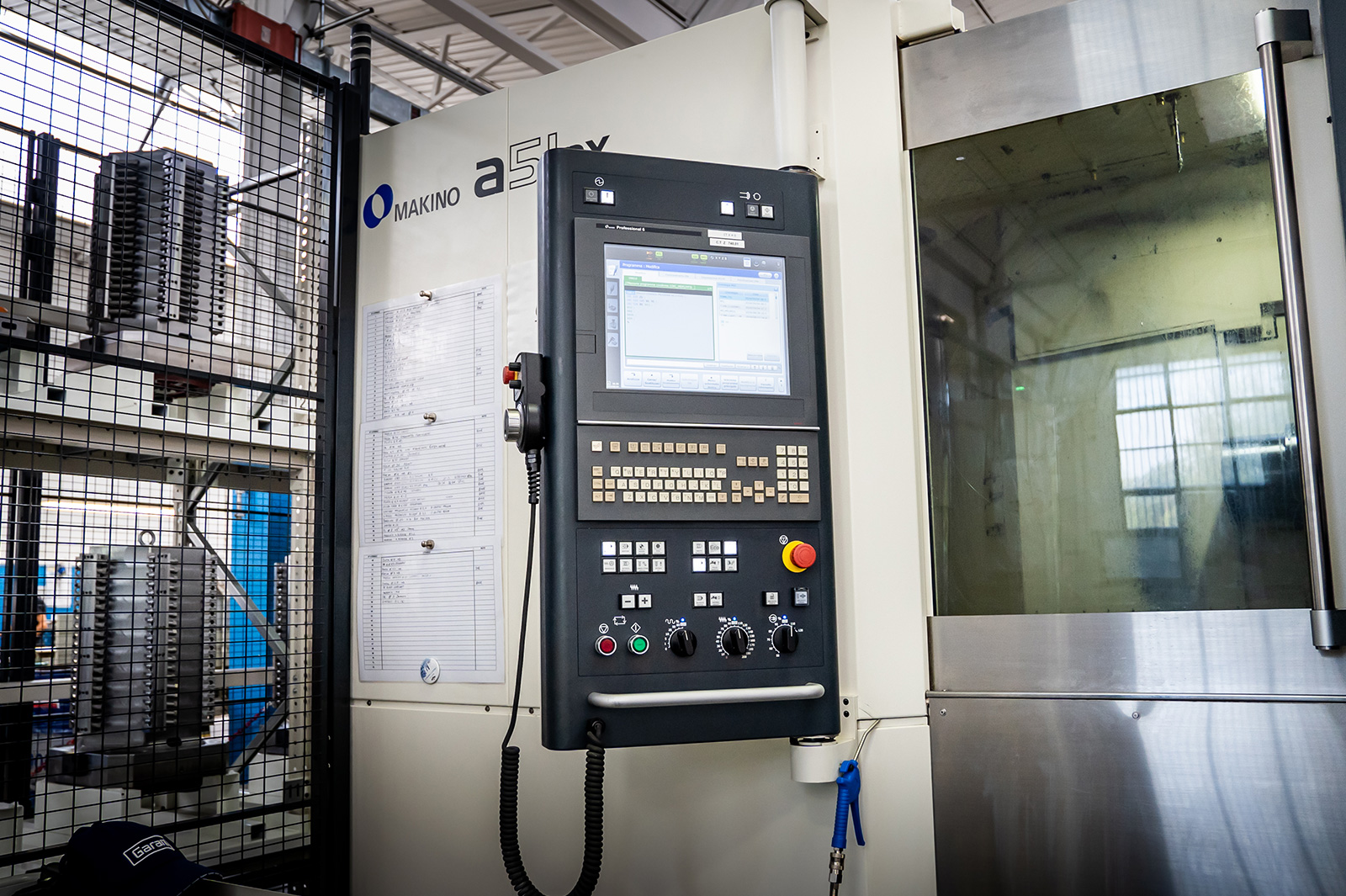

Makino A51
Controllo CNC si
Tipo di controllo Professionale 5
# Asse 4
Lunghezza Pallet 399 mm
Larghezza Pallet 399 mm
Capacità Pallet 399 Kg
Indicizzazione Pallet (Asse B) 0.001°

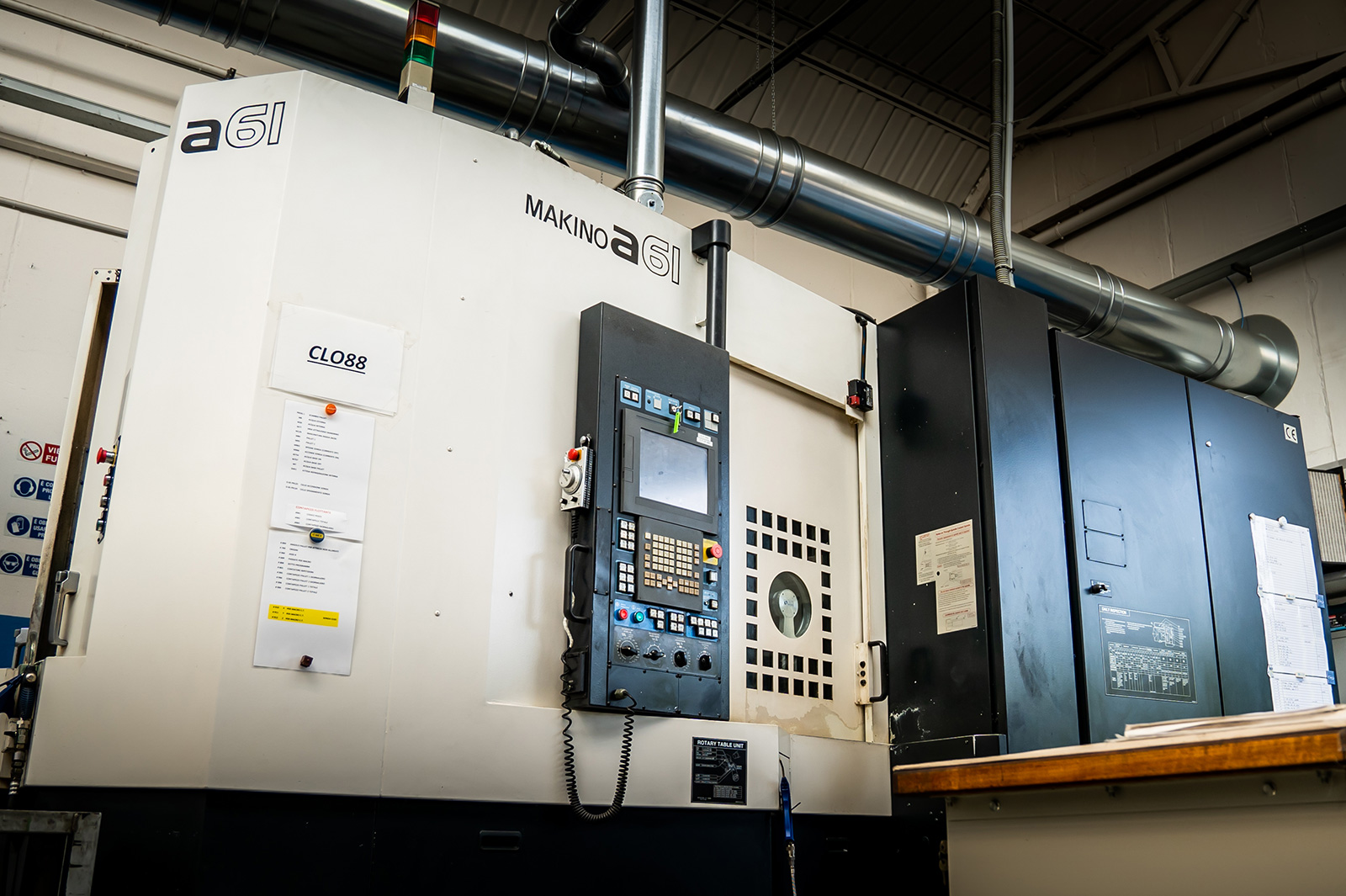

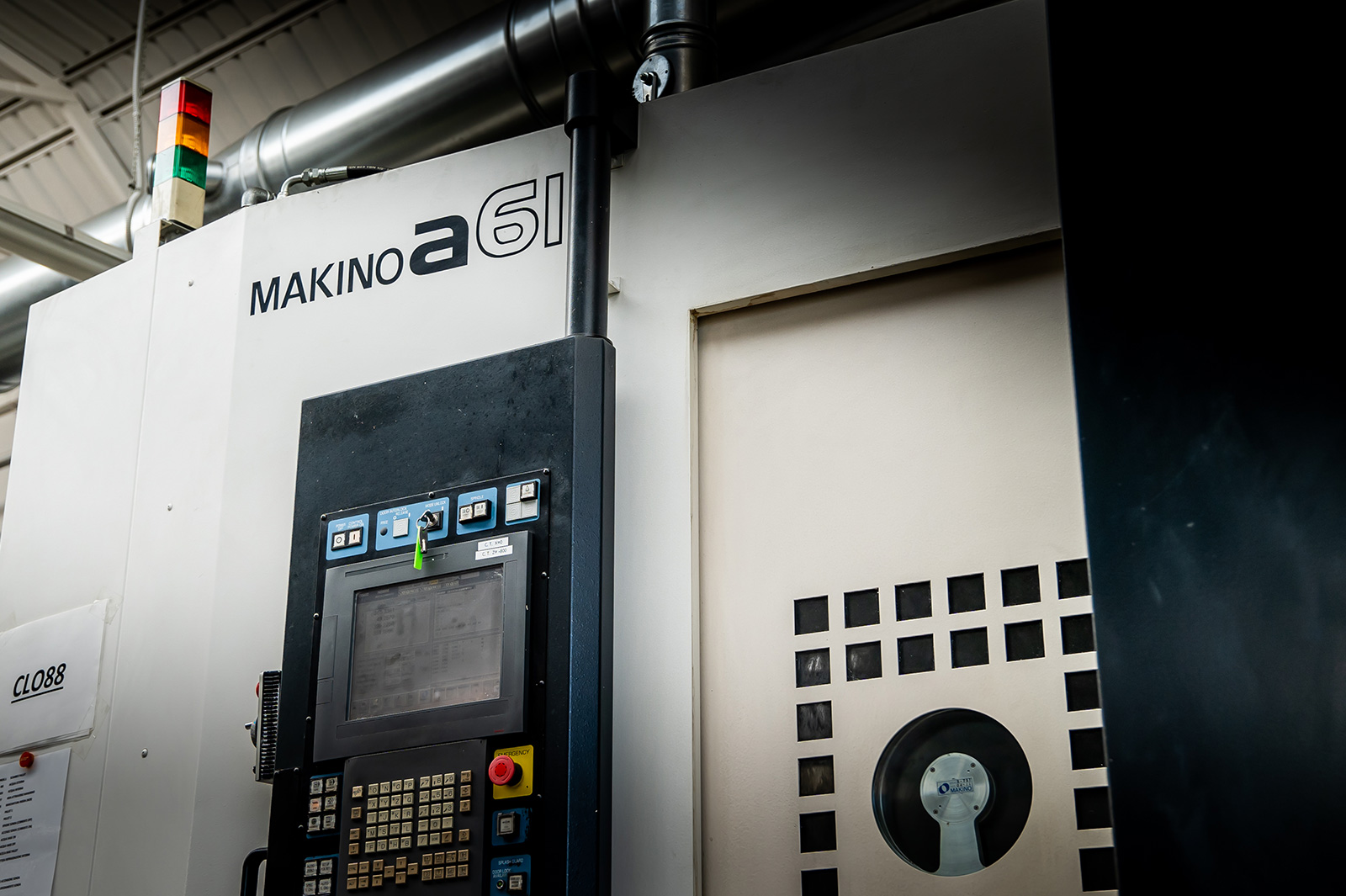

Makino A61
CORSA ASSE X 730 mm
CORSA ASSE Y 650 mm
CORSA ASSE Z 730 mm
DISTANZA NASO MANDRINO PIANO TAVOLA 70 - 800 mm
AVANZAMENTI RAPIDI X-Y-Z 60 m/min
MANDRINO 15000 rpm; 11 - 22 kW; 42 - 120 Nm; ISO 40 - BT
PALLET N.2 ; INDEX 1°
DIMENSIONE TAVOLA 500 x 500 mm
MAX CARICO AMMESSO 500 Kg
MAX DIMENSIONI PEZZO LAVORABILE ø 800 x 1000 mm
ALTA PRESSIONE 15 Bar
MAGAZZINO UTENSILI RANDOM ; 99 POS
DIAMETRO MAX UTENSILE 70 (170 senza utensili adiacenti) mm
LUNGHEZZA MAX UTENSILE 360 mm
PESO MAX UTENSILE 12 Kg
CONTROLLO MAKINO Professional 5
PESO 9500 Kg
INGOMBRO 2600 x 4900 x 2970 mm
